De ce presiunea negativă contează mai mult decât puterea de aspirație în colectarea prafului industrial

Majoritatea inginerilor de achiziții se concentrează pe volumul fluxului de aer atunci când evaluează colectoarele de praf - dar în sistemele de vid centralizate, presiunea negativă statică este adesea parametrul cel mai critic. Fluxul de aer vă spune cât de mult aer se mișcă; presiunea negativă vă spune cât de departe și cât de fiabil pot fi transportați contaminanții printr-o rețea de conducte înainte ca sistemul să-și piardă aderența.

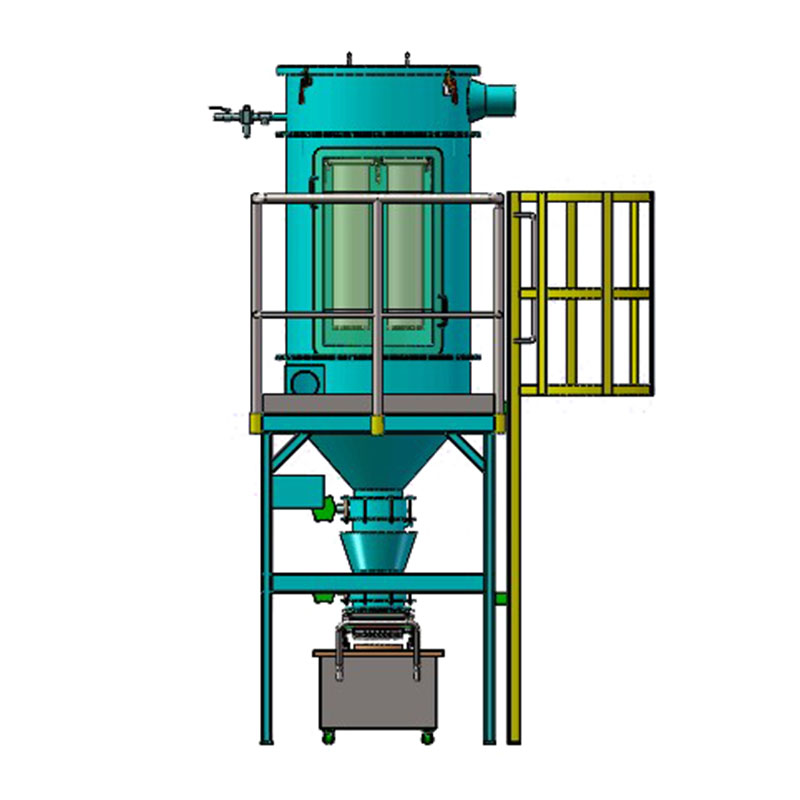

A Sistem de colectare a prafului cu vid înalt operează la ≥35.000 Pa de presiune negativă poate depăși rezistența combinată a țevilor lungi, a coturilor multiple și a activărilor simultane de admisie - condiții care înfrâng de obicei colectoarele convenționale de joasă presiune. În practică, instalațiile cu stații de lucru distribuite pe o suprafață mare de podea au nevoie de acest nivel de vid pentru a asigura o captare consecventă în fiecare punct de preluare, nu doar în cele mai apropiate de unitatea centrală.

Relația dintre presiunea negativă și viteza de transport este, de asemenea, demnă de înțeles. Pentru a menține particulele suspendate și în mișcare prin conductele orizontale, trebuie menținute viteze minime de transport - de obicei peste 18-20 m/s pentru praful metalic fin și peste 23 m/s pentru particulele abrazive mai grele. Dacă presiunea scade sub pragul necesar pentru a susține aceste viteze, particulele se depun în conducte, provocând blocaje și performanța sistemului degradată în timp.

Selectarea filtrului pentru sistemele cu vid înalt: ce se schimbă la diferențe de presiune ridicate

Cartușele de filtrare standard sunt proiectate pentru aplicații cu presiune moderată. Când a Filtru de vid înalt este supus unei presiuni negative susținute ridicate, solicitarea mecanică asupra mediului de filtrare se modifică semnificativ – la fel și criteriile de selecție.

Factori cheie de evaluat la specificarea filtrelor pentru sistemele centralizate de vid înalt:

• Evaluarea presiunii de explozie — mediile filtrante și capacele trebuie să reziste la presiunea negativă maximă pe care o poate genera sistemul, cu o marjă de siguranță adecvată.
• Clasa de eficienta a filtrarii — pentru aplicații cu praf fin (fum de turnare, pulbere farmaceutică, material pentru electrozi pentru baterie), filtrele H13 sau H14 de calitate HEPA sunt adesea necesare pentru a îndeplini limitele de emisie sub 0,1 mg/m³.
• Compatibilitate cu curățarea impulsurilor — la vid înalt, turta de filtrare se formează mai repede, astfel încât sistemul de curățare (impuls de aer comprimat sau agitator mecanic) trebuie dimensionat pentru a restabili permeabilitatea filtrului înainte ca scăderea presiunii să provoace degradarea debitului.
• Tipul media vs. chimia prafului — Mediile laminate cu PTFE rezistă la umiditate și atacul chimic; pâslă de poliester se potrivește prafului abraziv uscat; Filtrarea suprafeței cu nanofibră reduce încărcarea în adâncime și extinde intervalele de service.

La Changzhou Thinks Environmental Technology, specificațiile filtrului se potrivesc cu încărcarea reală a prafului, distribuția dimensiunii particulelor și ciclul de funcționare al fiecărei unități - nu sunt selectate dintr-un catalog generic.

Colectarea prafului centralizată vs. descentralizată: un cadru decizional practic

Alegerea între o rețea de vid centralizată și colectori individuali la punctul de utilizare nu este doar o chestiune de scară - implică compromisuri între complexitatea întreținerii, costul de capital, flexibilitatea operațională și clasificarea pericolului de praf.

Pentru instalațiile de turnare, prelucrare a metalelor neferoase sau producție de energie nouă - unde praful este generat la mai multe stații de lucru simultan și izolarea materialelor periculoase este o cerință de reglementare - sistemele centralizate oferă în mod constant un argument mai puternic al costului total de proprietate dincolo de orizontul de 5 ani.

Principii de proiectare a rețelei de conducte care determină eficiența sistemului

Un sistem de vid centralizat este la fel de eficient ca și rețeaua de conducte care îl conectează la sursă. Designul defectuos al conductelor este una dintre cele mai frecvente cauze ale instalațiilor neperformante – chiar și atunci când unitatea centrală este specificată corect.

Principiile critice de proiectare includ:

• Rezistență echilibrată a ramurilor — fiecare circuit de ramificație trebuie proiectat pentru a oferi o cădere egală de presiune, astfel încât vidul să fie distribuit uniform în toate punctele de preluare, nu concentrat în apropierea unității centrale.
• Evitați coatele ascuțite la 90° — curbele cu rază lungă (rază ≥1,5D) reduc în mod semnificativ turbulențele și pierderile de particule în comparație cu coturile standard, în special când se manipulează materiale abrazive sau fibroase.
• Pantă spre colector — cursele orizontale trebuie să fie înclinate la cel puțin 1:100 spre unitatea centrală pentru a preveni acumularea de praf depus în zonele cu viteză redusă.
• Curățați punctele de acces — porturile de inspecție de la fiecare joncțiune majoră permit echipelor de întreținere să verifice debitul și să elimine blocajele fără a demonta secțiuni de țeavă.

Thinks aplică modelarea computațională a fluxului în timpul proiectării sistemului pentru a valida faptul că distribuția presiunii în rețea îndeplinește obiectivele de operare înainte de începerea instalării — reducând problemele de punere în funcțiune și reluând configurațiile complexe cu mai multe zone.
