Controlul fumului de sudură începe cu chimie, nu cu hardware
O singură stație de sudură manuală care funcționează pe oțel carbon poate împinge totalul fumului de sudare peste limita de expunere permisă OSHA de 5 mg/m³ în câteva minute dacă nu se aplică evacuare locală. Acel pană nu este fum obișnuit: este vapori de metal condensați, în principal particule de oxid de fier și oxid de mangan între 0,01 și 1 µm, plus urme de elemente de aliere, fluxuri și acoperiri de suprafață.
Concluzia practică este aceeași pentru fiecare magazin: fumul de sudură trebuie captat la arc și filtrat cu echipament selectat pentru chimia specifică a fumului, nu doar diluat cu ventilatoare sau manipulat numai cu aparate respiratorii. Pe parcursul unei vieți de muncă, chiar și locurile de muncă care par inofensive pot produce daune neurologice, respiratorii și cancerigene măsurabile.
Fumul de sudură se formează atunci când metalul de bază, metalul de umplutură și acoperirile de suprafață sunt încălzite peste punctele lor de fierbere. Vaporii se condensează rapid în particule de oxid, majoritatea submicroni, ceea ce înseamnă că ocolesc căile aeriene superioare și se depun adânc în plămâni. Compoziția exactă variază pentru fiecare articulație, iar această variație dictează atât riscul pentru sănătate, cât și mediul de filtrare de care aveți nevoie.
| Material de bază | Constituenți tipici de fum | Preocuparea de sănătate primară |
|---|---|---|
| Oțel carbon | Oxid de fier, mangan | Febra fumului metalic, iritație pulmonară, neurotoxicitate cu mangan |
| Oțel inoxidabil | Crom, nichel, crom hexavalent | Risc de cancer pulmonar, sensibilizare respiratorie |
| Aluminiu | Aluminiu oxide, magnesium oxide | Iritație respiratorie, febră de fum metalic |
| Otel galvanizat | Oxid de zinc | Febra fumului metalic |
| Suprafețe vopsite sau vopsite | Plumb, cadmiu, compuși organici | Toxicitate sistemică, leziuni renale și osoase |
Efectele asupra sănătății și limitele de expunere care contează
Fumul de sudură provoacă daune atât pe termen scurt, cât și pe termen lung. IARC clasifică toți fumul de sudură ca Grup 1, cancerigen pentru oameni, așa că întrebarea reală nu este dacă fumul este periculos, ci cât de repede sistemul dumneavoastră de control reduce expunerea.
Simptome acute
Febra fumului metalic este răspunsul clasic: frisoane asemănătoare gripei, febră, dureri de cap și greață care apar la câteva ore după expunere. Iritația ochilor, nasului și gâtului, amețelile și senzația de apăsare în piept sunt, de asemenea, frecvente atunci când captura este slabă.
Condiții cronice
Expunerea repetată afectează plămânii, rinichii și sistemul nervos central. Manganul din fum este legat de un sindrom neurologic asemănător Parkinson, iar cromul hexavalent din oțel inoxidabil este asociat cu cancerul pulmonar. Acestea sunt rezultate documentate care generează cerințe moderne de conformitate, nu riscuri ipotetice.
Limitele împotriva cărora ar trebui proiectat sistemul dumneavoastră
PEL OSHA pentru totalul fumului de sudură este de 5 mg/m³, dar majoritatea metalelor individuale din fum au limite mult sub aceasta. Cromul hexavalent este limitat la 5 µg/m³, de o mie de ori mai mic, iar ACGIH recomandă un TLV de mangan respirabil de 0,02 mg/m³. Atunci când o singură componentă conduce limita atât de scăzută, o abordare „păstrați-o invizibil” va eșua. Ținta de proiectare ar trebui să fie captarea sursă peste 90%, verificată prin eșantionare personală.
Trei factori decid cât de periculos sunt fumul
Riscul de fum de sudură se reduce la trei variabile. Alegerea echipamentului ar trebui să se adreseze tuturor celor trei, deoarece controlul doar a unuia este rareori suficient.
- Toxicitatea fumului: oțelul inoxidabil, suprafețele galvanizate și materialele vopsite sau acoperite produc mai mulți constituenți toxici decât oțelul carbon curat, astfel încât eficiența filtrului și procedurile de întreținere trebuie să se potrivească cu chimia.
- Concentrația în zona de respirație: distanța de la arc, curenții de aer și prezența gazelor de evacuare locale determină concentrația. Extracția cu vârful torței îl ține pe operator departe de plumb în loc să spere că aerul din cameră îl diluează.
- Durata expunerii: un sudor care lucrează 40 de ore pe săptămână acumulează doza chiar și la concentrație moderată, astfel încât sistemul de ventilație trebuie să mențină expunerea la un nivel scăzut pentru întreaga tură, nu numai în timpul rulărilor grele.
Sursă de capturare bate diluare
Cel mai eficient control și cel mai puțin consumator de energie este capturarea la arc. Ventilația prin diluare mută contaminanții într-un spațiu mare, necesită mult mai mult aer și lasă zona de respirație a sudorului în calea penei.
Pentru stațiile manuale, instrumentele standard sunt pistoalele de extracție a fumului, duzele de pe pistol și hotele locale. Viteza de captare la fața capotei ar trebui să fie în mod obișnuit în intervalul de 100 ft/min (0,5 m/s) pentru hotele cu tiraj lateral, în timp ce duzele de mare viteză și volum redus de la torță pot rula mult mai mari, deoarece punctul de captare este la doar centimetri de arc. Potrivirea geometriei capotei cu piesa de prelucrat este diferența dintre un sistem care pare conform și unul care măsoară conform. A glugă de colectare personalizată modelat în jurul unui vas mare sau a unei stații de fabricație repetitive este adesea cea mai bună investiție în aspect.

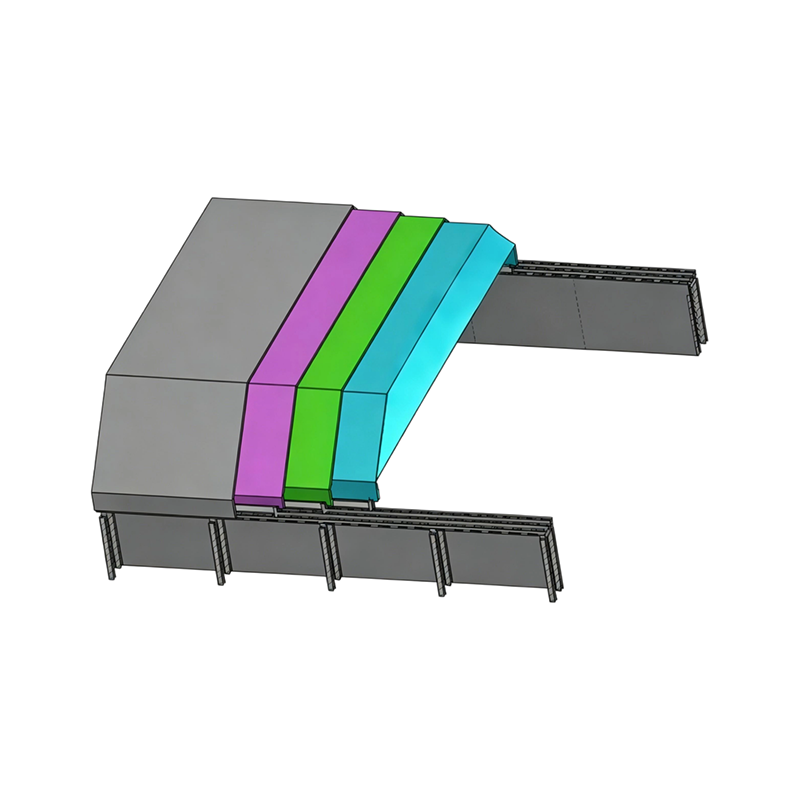

Producător de hote de aspirație personalizate cu ridicata, fabrică Changzhou Thinks Environmental Technology Co., Ltd este un producător de hote de aspirație personalizată cu ridicata din China și o fabrică OEM/ODM, personalizată... Vizualizare produs → Sudarea degajă, de asemenea, scântei fierbinți, iar așchiile de măcinare sau tăiere pot fi trase în conductă. Un colector de scântei instalat înaintea colectorului împiedică materialul care mocnește să ajungă în mediul de filtrare și poate fi necesar un răcitor de aer pentru fluxurile de evacuare foarte fierbinți. Aceste elemente din amonte sunt exact motivul pentru care un sistem de fum de sudură ar trebui proiectat ca un întreg lanț, nu asamblat bucată cu bucată.
Ce colector de praf este potrivit pentru fumul de sudură
Majoritatea fumului de sudură este fin, uscat și ușor adeziv, ceea ce face ca filtrarea cu cartuş să fie cel mai puternic candidat. Cartușele plisate oferă o suprafață mare de filtrare pe amprentă, iar mediile acoperite cu PTFE eliberează fum fin în timpul curățării cu impulsuri în loc de orbire. Colectorii de saci plat se potrivesc cu volume foarte mari de aer sau sarcini mai grosiere de praf. Sistemele de vid înalt sunt alegerea potrivită atunci când fumul trebuie prins direct de torță sau tras prin furtunuri lungi, iar colectoarele umede rezistente la explozie acoperă nișe în care este prezent praf metalic combustibil.
| Tip colector | Caracteristicile fumului | Cel mai potrivit |
|---|---|---|
| Colector de cartușe (seria TMC) | Fum fin, uscat, sub-micron | Sisteme centrale cu mai multe stații, celule robotizate, serviciu continuu |
| Colector de sac plat (TD/TDC/TF/TP) | Praf mai gros, volum mare de aer | Locuri mari de fabricație cu praf de șlefuire și tăiere |
| Sistem de vid înalt (seria THC) | Fum foarte fin captat la torță | Stații manuale, roboți cu plic limitat, furtunuri de curățare |
| Procesor de ceață de ulei (seria TEM) | Aerosol uleios amestecat cu fum | Procese care combină sudarea cu prelucrare sau ceață de lubrifiant |
| Colector umed rezistent la explozie (seria TVC) | Praf combustibil sub formă de fum | Aluminiu and magnesium dust with low ignition energy |
Pentru un atelier obișnuit de fabricație care sudează oțel carbon și inox, recomandarea practică este un sistem de cartuș central cu protecție împotriva scânteilor. The Cartuș colector de praf seria TMC este construit pentru încărcarea cu particule fine și curățarea continuă cu impulsuri, care se potrivește mai bine cu generarea constantă de fum decât sistemele intermitente.
Producător, fabrică de colectoare de praf de cartuș din seria TMC Changzhou Thinks Environmental Technology Co., Ltd este un producător de colectoare de praf pentru cartușe din seria TMC din China și factorul OEM/ODM... Vizualizare produs → Potrivirea sistemului la operația reală de sudare
Selecția nu se termină cu colectorul. Aspectul, ciclul de lucru și procesele secundare decid dacă sistemul funcționează pe podea sau numai pe hârtie.
Celule de sudura robotizate si automate

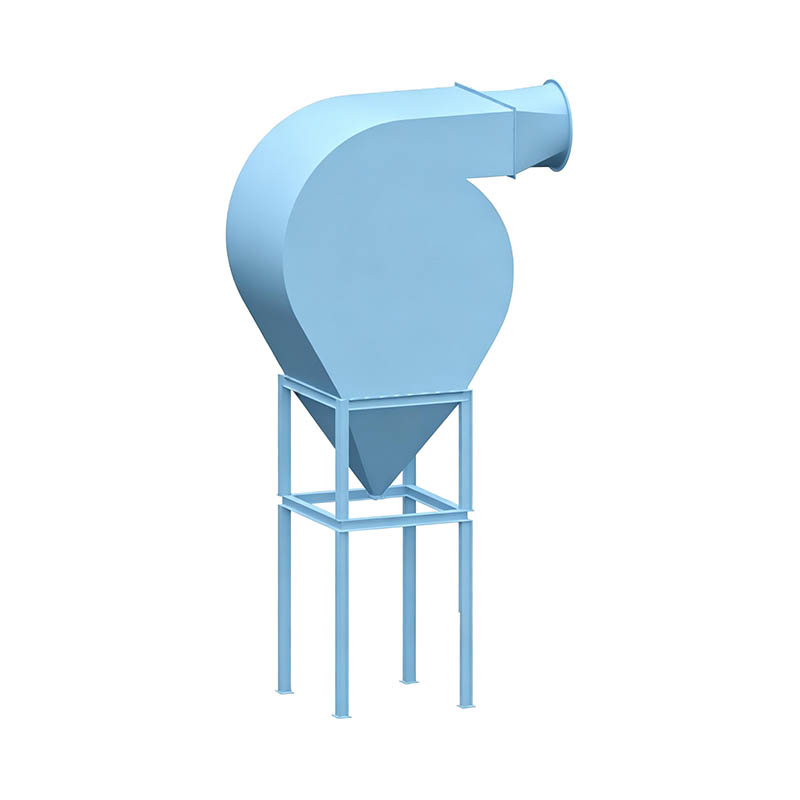

Celulele robotizate funcționează cu consistență ridicată, astfel încât extracția poate fi reglată cu precizie: o hotă fixă peste cusătură sau extracție la lanternă, cu o ramură reglată de amortizor către colectorul central. Un captator de scântei în fața colectorului protejează mediul filtrant de scânteile intermitente pe care le produce încă sudarea automată.
Magazine manuale și cu mai multe stații
Sudarea manuală este mai puțin previzibilă. Pistoalele de extracție a fumului de la fiecare stație oferă operatorilor o captare chiar în arc, fără a perturba gazul de protecție. A sistem de îndepărtare a prafului cu vid înalt este modalitatea practică de a deservi mai multe stații cu un set de pompare, deoarece aspirația mare menține captarea prin furtunuri lungi pe care colectoarele de joasă presiune nu le pot suporta.
Producător, fabrică de sisteme de îndepărtare a prafului cu vacuum ridicat din seria THV Changzhou Thinks Environmental Technology Co., Ltd este un producător de sisteme de îndepărtare a prafului cu vid înalt din seria THV din China și OEM/ODM... Vizualizare produs → Lucrări mari de fabricație, întreținere și reparații
Când sudorii se deplasează în jurul unui vas mare sau repară echipamente într-o fabrică de oțel, hotele fixe nu sunt suficiente. Extractoarele mobile, hotele cu braț pivotant și furtunurile portabile de vid înalt umplu golul. În aceste medii, controlul fumului îmbină operațiunile de măcinare a prafului și de tăiere, deci soluții construite pentru mediile fabricilor siderurgice tratați sudarea ca parte a unui program mai larg de control al prafului, mai degrabă decât ca un proces izolat.
Praful depus este o a doua sursă de expunere
Fumul submicron se aglomerează în cele din urmă și se depune pe grinzi, cabluri și podele. Deranjarea prafului fără o filtrare adecvată resuspendă particulele de metal toxice în aer. Aceeași linie de vid înalt folosită pentru extracția torței poate fi echipată cu un instrument de podea, care înlătură tentația de a sufla magazinul cu aer comprimat. Atelierele de reparații de turnătorie beneficiază în special de această abordare integrată; soluții de fum și praf de turnătorie combină captarea hotei, curățarea cu vid înalt și filtrarea centralizată într-un singur pachet.
Decizii de verificare, întreținere și înlocuire
Designul de captare a sursei contează numai dacă sistemul este verificat și întreținut. Presiunea diferențială, fluxul de aer al ramurilor și mostrele de expunere personală sunt cele trei numere care vă spun dacă sistemul îi protejează în continuare pe lucrători.
Durata de viață a filtrului pe fumul de sudură urmărește selecția suportului și setările pulsului. Un cartuș acoperit cu PTFE poate funcționa ani de zile în condiții ușoare, în timp ce un colector subdimensionat sau o sincronizare slabă a pulsului poate orbi mediul în câteva luni. Creșterea presiunii și scăderea debitului de aer semnalează ambele că zona filtrului nu mai este adecvată pentru motoarele instalate.
Când fluxul de aer scade sub punctul de proiectare, viteza de captare la hotă scade și vaporul iese în zona de respirație, chiar dacă colectorul încă funcționează. În acel moment, înlocuirea filtrului sau modernizarea colectorului nu este opțională. The listă de verificare pentru a decide când să înlocuiți colectorul de praf parcurge indicatorii pe care inginerii noștri de service îi folosesc în auditurile din fabrică.
O vedere de sistem a controlului fumului de sudură
Fumul de sudură este un aerosol fin, dependent de chimie, cu efecte asupra sănătății, de la febra fumului metalic la risc neurologic și cancerigen. Răspunsul fiabil este același lanț de fiecare dată: captarea la arc, transportul prin conducte dimensionate corespunzător, protejarea filtrului de scântei, filtrarea cu medii potrivite pentru particule sub-micronice și verificarea performanței cu măsurători ale fluxului de aer și expunerii.
Alegerea echipamentului urmează procesul: un colector de cartuș pentru funcționare continuă cu mai multe stații, un sistem de vid înalt atunci când captarea trebuie să se deplaseze către lanternă sau podea, hote personalizate când geometria piesei de prelucrat este incomodă și protecție împotriva scânteilor sau răcirii atunci când căldura procesului o cere. Fabricile care tratează fumul de sudură ca pe o problemă de sistem în loc de achiziționarea unei singure cutii obțin facturi de energie mai mici, mai puține schimbări de filtre și operatorii care nu mai respiră vapori de metal.
